3,5QJ VRTNÉ ČERPADLO pre 3,5 palca

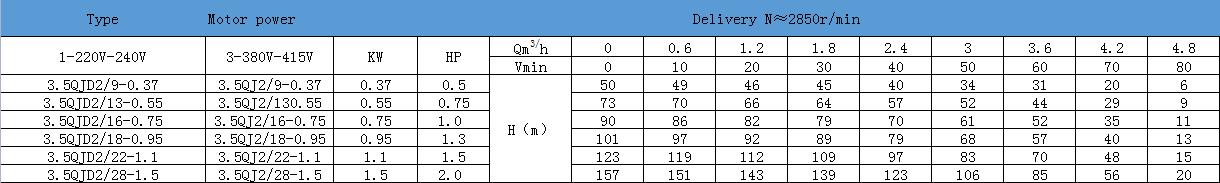

Model: 3,5QJ

3.5QJ 2 Silná séria proti piesku

Aplikácie

Na zásobovanie vodou zo studní alebo nádrží.
Pre domáce použitie pre civilné a priemyselné aplikácie.
Na záhradné použitie a zavlažovanie.

Prevádzkové podmienky

Maximálna teplota kvapaliny do +35 ℃.
Maximálny obsah piesku: 3%.
Maximálne ponorenie: 120 m.
Minimálny priemer studne: 3,5".
Motor a čerpadlo
Prevíjateľný motor
Trojfázové: 350V-415V/50Hz
Jednofázové: 150V-240V/50Hz
Vybaviť spúšťacou riadiacou skrinkou.

Vnútorný priemer vývodu

1,25", 1,5" 2"

Inštalácia

(1) Najprv nainštalujte časť potrubia čerpadla na výstup z čerpadla, upnite ho dlahou, zdvihnite ho do studne a umiestnite dlahu na plošinu studne.

(2) Potom pomocou páru dlahy upnite ďalšiu časť prívodného potrubia vody.Potom zdvihnite, spustite a spojte s prírubou spojovacej rúrky a gumenou podložkou.Pri zaskrutkovaní skrutiek je potrebné súčasne vykonať uhlopriečku.Zdvihnite zdvíhaciu reťaz a odstráňte prvý pár dláh tak, aby dlaha na spúšťanie potrubia čerpadla opäť padla na plošinu studne.Nainštalujte a spustite jamku v poradí, kým nie sú všetky nainštalované, nasaďte kryt jamky a bez demontáže umiestnite posledný pár dlahy na kryt jamky.

(3) Nainštalujte kolená, posúvače, výstupy vody atď. a pridajte zodpovedajúce gumové tesnenia na utesnenie.

(4) Kábel sa upevňuje v drážke na prírube vodovodného potrubia a každý úsek sa upevňuje lanom.Dávajte pozor, aby ste počas studne nepoškodili kábel.

(5) V prípade zaseknutia počas spúšťania čerpadla sa pokúste prekonať bod zasekávania a netlačte čerpadlo nadol, aby ste predišli zaseknutiu.

(6) Počas inštalácie je osobám prísne zakázané pracovať v studni.

(7) Ochranný vypínač a spúšťacie zariadenie sa inštaluje za rozvádzač užívateľa, ktorý je vybavený voltmetrom, ampérmetrom a kontrolkou, a umiestni sa na vhodné miesto v priestore studne.

(8) Aby sa predišlo nehodám, prijali sa nútené ochranné opatrenia „zviazanie od základne motora k potrubiu čerpadla železným drôtom“.
